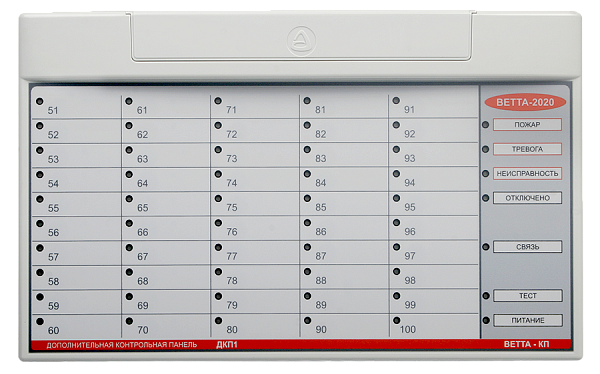

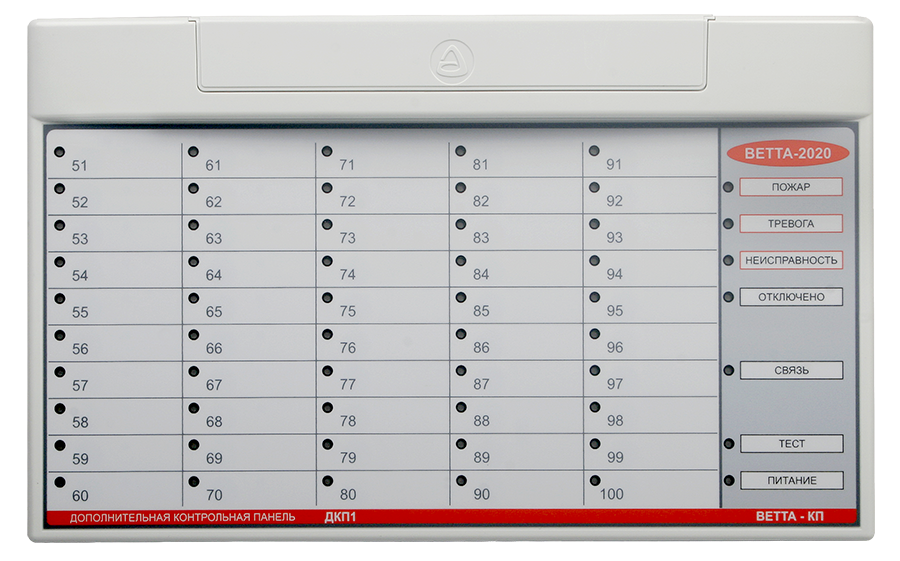

Контрольная панель «ВС-ВЕКТОР-АП250 КП» может работать совместно с дополнительными контрольными панелями «ВЕТТА-ДКП», дублирующими световую индикацию контрольной панели прибора. К контрольной панели может быть подключена одна или две «ВЕТТА-ДКП».
Особенности:
ДКП обеспечивает дублирование световой индикации КП: индикаторов адресных зон прибора, обобщённых индикаторов прибора: «ПУСК», «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОТКЛЮ-ЧЕНО», «СВЯЗЬ», «ТЕСТ», «ПИТАНИЕ».
Подключение ДКП к КП прибора производится по приборной линии связи RS-485.
К дополнительной контрольной панели может быть подключен считыватель электронных ключей ТМ. Прочитанные коды ключей передаются в КП прибора для управления зонами охраны прибора. ДКП обеспечивает отображение текущего состояния зон охраны прибора.
ДКП обеспечивает постоянный контроль исправности линии связи с КП и отображение нарушения связи посредством световой индикации.
Технические характеристики:
Тип проводной адресной лини связи RS–485
Максимальная длина линии RS-485, м -1000
Количество вводов питания КП - 2
Напряжение питания по каждому вводу питания КП, В от 10 до15
Максимальный потребляемый КП ток от ввода питания во всех режимах, мА 200
Количество входов контроля исправности внешних резервированных источника питания - 1
Степень защиты оболочкой КП IP40
Диапазон рабочих температур КП, °С от –30 до+55
Масса КП, не более, кг 0,6
Габаритные размеры КП, мм 291×179×32
Срок службы прибора, лет 10
